目前，国内防爆电梯常用的电缆设备引入装置有以下两种型式。
1.压紧密封圈式

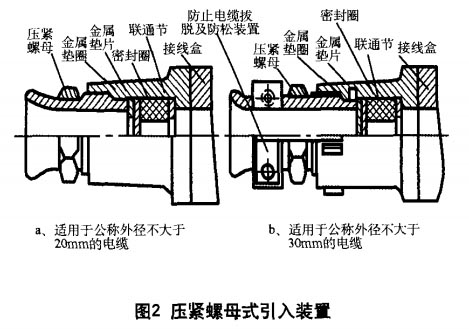

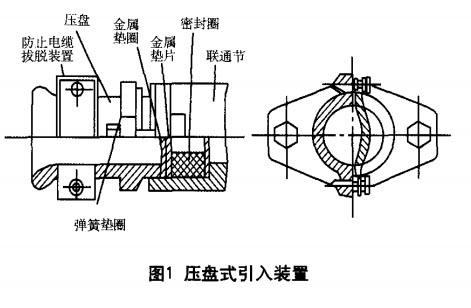

压紧密封圈式引入装置是采取压紧橡胶弹性密封圈，使电缆设备或光缆穿过密封圈在引入装置内壁密封，将引入装置内部与周围爆炸性气体混合物隔离来保证防爆性能。这种方式通常又可分为压盘式(见图1)和压紧螺母式(见图2)两种。
由于橡胶密封圈易老化破坏密封，为了保证结构的安全可靠须满足下列规定。
(1)压盘式引入装置，压盘上的两个紧固螺栓须加弹簧垫圈，以防止压盘松动造成密封性能的破坏而影响防爆性能。
(2)压紧螺母式引入装置，为了防止压紧螺母旋紧时损坏橡胶密封圈，须在压紧螺母和密封圈之间增加一个金属垫圈，并须保证金属垫圈不能嵌入螺纹退刀槽内而影响压紧螺母的旋入。
橡胶密封圈是电缆设备引入装置的关键零件，除其结构和尺寸应当满足有关标准的规定外。橡胶密封圈还应有一定的弹性，其硬度应在邵氏45～55度之间，且不应有龟裂、老化现象。
2.浇铸固化填料密封式

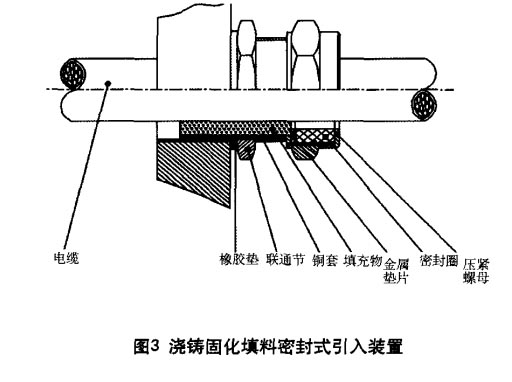

浇铸固化填料密封式引入装置(见图3)常用于电缆直径较大或不经常拆装的部位。引入装置的电缆须采用橡胶或者塑料护套；填料须采用不燃性或阻燃性的材料并要求其在不加热的条件下可填充、在常温下可固化。
